Komponen Motherboard dan Fungsinya

Apa itu Motherboard?

Motherboard adalah papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC dan biasa disingkat dengan kata mobo.
Motherboard merupakan komponen utama dari sebuah PC, karena pada Motherboard-lah semua komponen PC anda akan disatukan. Bentuk motherboard seperti sebuah papan sirkuit elektronik. Motherboard merupakan tempat berlalu lalangnya data. Motherboard menghubungkan semua peralatan komputer dan membuatnya bekerja sama sehingga komputer berjalan dengan lancar.

Apa saja komponen - komponen Motherboard?

Ada banyak komponen - komponen di atas motherboard, salah satu contohnya bisa dilihat pada gambar di atas. Gambar di atas merupakan salah satu contoh motherboard tipe standar. Bentuk - bentuk motherboard biasanya disesuaikan dengan kebutuhan dan fungsi PC. Di bawah ini adalah contoh gambar lain motherboard.

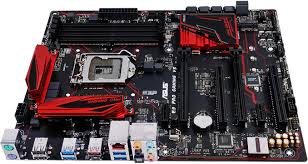

Mobo Gaming

Mobo PC All in One

Berikut komponen - komponen motherboard dan fungsinya:

• PCI Slot : Slot tambahan untuk kartu peripheral tambahan seperti LAN Card, VGA Card, dan Sound Card
• PCI Express x16 Slot : Slot khusus untuk VGA Card
• PCI Express x1 Slot: Hampir sama seperti PCI Slot, hanya saja memiliki satu slot saja
• Fan Connectors: Konektor untuk kipas/fan
• Battery/CMOS: Sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik agar dapat menyimpan data pengaturan BIOS
• SATA Ports: Port yang digunakan untuk perangkat penyimpanan seperti Harddisk dan DVD - ROM
• North Bridge: Menjembatani arus data di sekitar main Memory, Prosesor, Front Side Busdan AGP Bus juga mengatur kerja manajemen daya
• South Bridge: Mengatur kinerja perangkat - perangkat peripheral seperti IDE Controller, PCI Bus, ROM Bios, Keyboard & Mouse, USB, Eth. LAN, Modem dan fungsi I/O lainnya
• Ultra ATA Connector: Konektor untuk kabel ATA yang merupakan model kabel Harddisk PATA
• ATX 24pin Connector: Konektor untuk menghubungkan Power Supply ke Motherboard
• Memory Bank/RAM Slot: Merupakan slot untuk RAM
• CPU Socket: Soket untuk memasang Processor
• 4 pin CPU Connector: Konektor untuk Fan pada Heatsink

Kemudian ada juga port - port peripheral yang bisa anda lihat pada gambar di bawah ini:

Cukup sekian, semoga bermanfaat.
